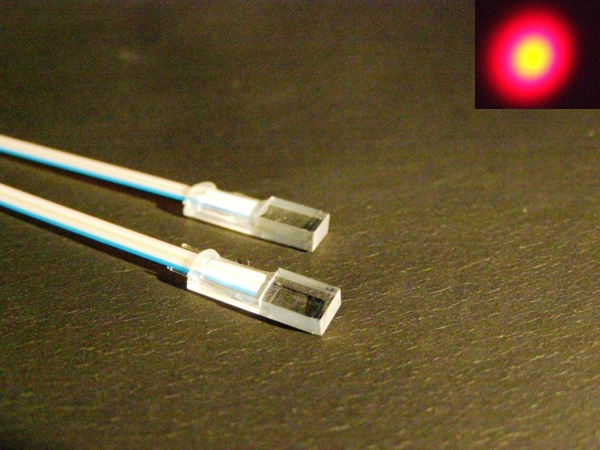

フォーカサー

GIレンズ母材を任意の直径、長さに加工したGIレンズとシングルモード光ファイバが一体となった構造であり、GIレンズよりフォーカス光が出射される。コリメータ同様100心以上のアレイ化が可能であり、GIレンズとシングルモード光ファイバの最適設計により高性能化、小型化を実現できる特徴がある。

詳細説明

従来の成形レンズと異なり円筒状に屈折率分布をもつ石英材料のレンズ(GIレンズ)を用いることでフォーカス光を自在に形成することが可能です。波長依存性は、小さく多波長に対応したフォーカサーの作製が可能です。アレイタイプは、高精度のビーム径バラつき、高いユニフォーミティを実現します。単心フォーカサーは、接着剤レス構造での作製も可能なため高温(高真空)環境での使用が可能です。

特徴

・高精度ビーム径およびユニフォーミティー (ファイバコリメータアレイタイプ)

・高温(高真空)環境下で使用可能

・広い波長帯(400~1600nm)で使用可能

・マトリックス構造にも対応可能

・出射レンズ端(フラット、斜め)選択可能 (ARコートの実施も可)

・PMファイバ*対応及び指定ファイバ(波長)での対応可能
※PMファイバ:偏波保存ファイバ

仕様

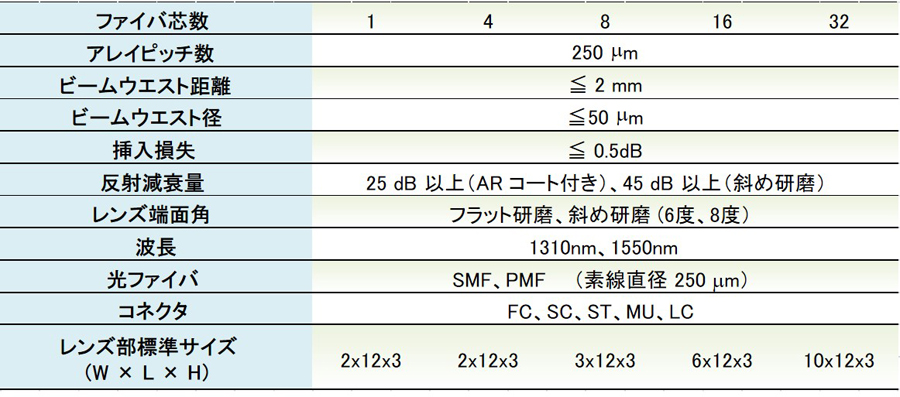

ファイバーフォーカサー仕様

<アレイピッチ 250mm>
※ARコート実施希望の際は、お問い合わせ願います

原理

GI レンズは、円柱状に屈折率分布を持つため周期性を持ち蛇行して光が進行します。
GIレンズの周期を選択し、シングルモードファイバ(SMF)と組み合わせることで容易にフォーカス光を得ることができます。
